Классификаторы КГ, КГП

01.4
Классифицирующие комплексы КГ - комплексное технологическое решение для сухой воздушной классификации различных материалов в потоке по крупности или удельной плотности частиц. Эффективное решения для фракционирования заполнителей, производства искусственных песков, обеспыливания щебней, процессов сухого обогащения.

отсутствуют изнашиваемые и заменяемые детали

самофутеровка, “каменная футеровка" рабочих зон и зон износа

не требуют обслуживания

Применение

Обеспыленный щебень и заполнители

Эффективное обеспыливание сыпучих материалов фракций менее 40 мм

Обогащение руд и материалов

Обогащение с поточным разделением сырья по 2, 3 классам удельной плотности.

Фракционирование

Разделение среднедисперсных материлов по крупности. Повышение эффективности работы сит и грохотов.

Характеристики

Технологические характеристики

  • Многофакторная настройка: положение настроечных лопаток, скорости и объема воздушных потоков позволяет осуществлять гибкую настройку работы классификатора в широком диапазоне с плавной бесступенчатой настройкой границ разделения.
  • Высокая точность и эффективность - возможность получения продуктов с четко выделенной границей крупности либо частичного выделения для получения целевой композиции классов.

Технические характеристики

КлассификаторПоизводительность по питанию, т/чКоличество продуктовУстановленная мощностьLBHM, т
Каскадно-гравитационные
КГ-1-x12 / 3153 2002 1003 1005,3
КГ-5-x52 / 3356 1003 8006 2007,5
КГ-10-x102 / 3607 5003 8007 2009,6
КГ-20-x202 / 37512 2005 0008 20011,5
КГ-30-x202 / 39514 7005 1009 60015,2
КГ-40-x402 / 311018 0005 80010 20018,0
КГ-60-x602 / 313016 90012 10011 00023,0
Полочные
КГП-40-24029512 10010 0009 50024,0
КГП-60-260210012 10011 00010 00028,0
КГП-100-2100217012 70015 20012 00034,0
КГП-150-2150219014 00015 70014 60043,0

* Представлены характеристики стандартного исполнения. КГП - с разгрузкой пылевого продукта в цементовоз.

Устройство и работа

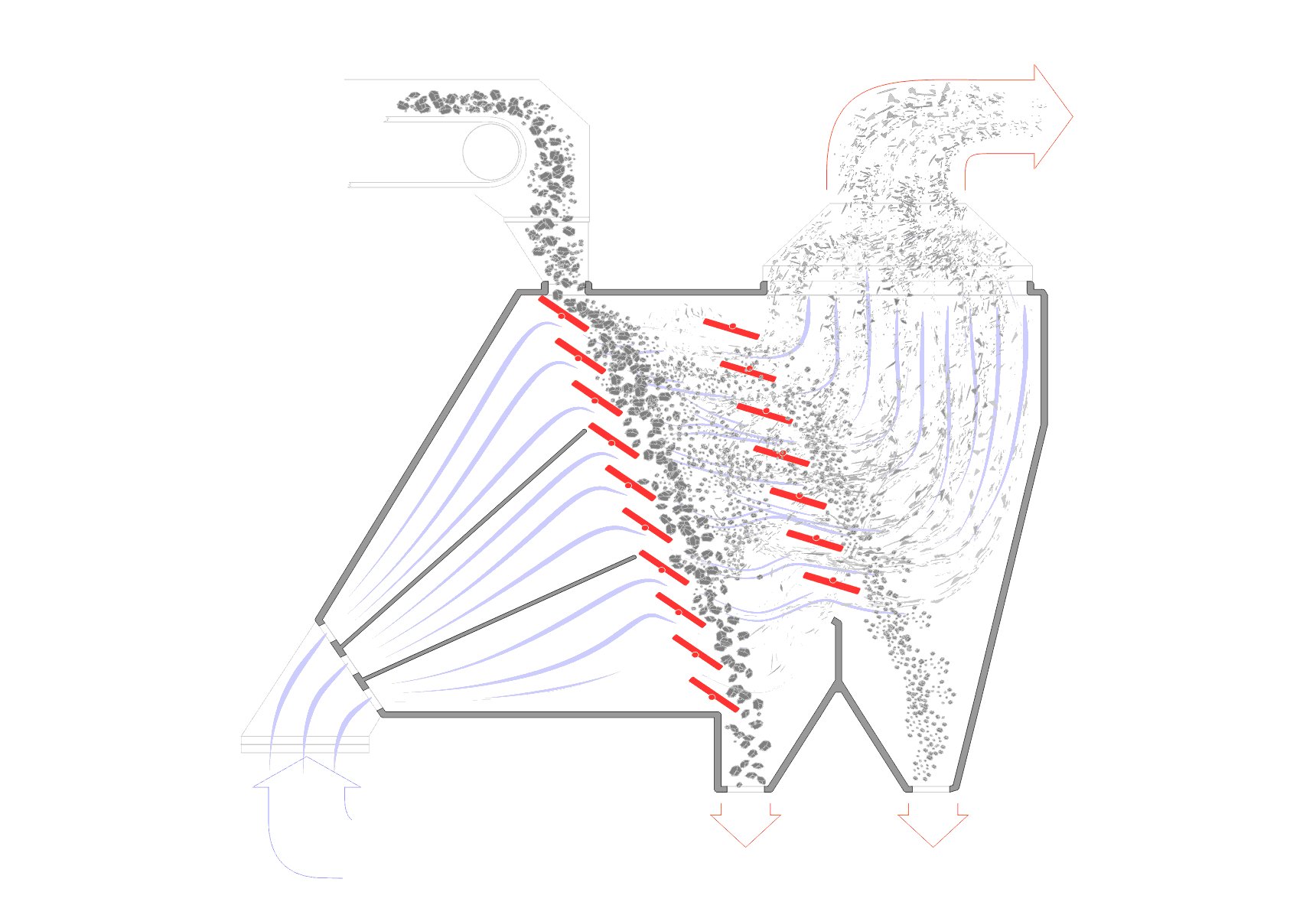

Принцип действия

  • Материал подается внешним управляемым питателем, распределяется по подающему лотку и направляется в классификатор. В классификаторе, материал каскадно перегружается по направляющим ламелям.
  • Воздушный поток, направленный между ламелями и (или) в противоток движения материала, производит первичное выделение из потока частиц с установленной силой воздействия и выносит их в зону классификации, где производится классификация потока частиц по установленной границе крупности.
  • При работе 3х продуктового классификатора - цикл повторяется для выделения продукта промежуточной крупности.
  • Крупные продукты разгружаются из классификатора в технологический транспорт, на конвейерные линии.
  • Мелкий (пылевидный) продукт вместе с рабочим воздухом направляется на осаждение и очистку воздуха. Осажденные пылевидные частицы накапливаются в бункере и отгружаются в технологический транспорт или цементовозы для дальнейшего использования или утилизации.
